[Unity/VRM] VRM設定補助用Unity Editor拡張 使用方法

概要

VRMのセットアップ補助を目的としたUnity Editor拡張であるVST/VST1の使用方法を解説します。 問い合わせはトップページにリンクのある作者SNSにご連絡ください。 機能追加要望も内容・予算次第で対応可能です。

導入方法（汎用）

1. GitHub/Boothからunitypackageをダウンロードする
   • VST (VRM 0.x): GitHub , Booth
   • VST1 (VRM 1.x): GitHub , Booth
2. Unityのプロジェクトを開き、VRM/VRM10のunitypackageを導入する
3. VST/VST1のunitypackageをプロジェクトに追加する

機能

VST v1.1.0

• モデルデータに存在するBlendShapeから同名のBlendShapeClipを作成する
• BlendShapeClipの定義ファイルからBlendShapeClipを作成する
• 各BlendShapeClipを適用した結果を画像ファイルに出力する

VST1

• モデルデータに存在するBlendShapeから同名のExpressionを作成する

使用方法

VST

動作検証: Unity 2021.3.40f1 / UniVRM v0.128.0_264a

BlendShapeClipの作成

デモ1: https://x.com/arch4e_N/status/1736706173951496411
デモ2: https://x.com/arch4e_lab/status/1885964044055773457

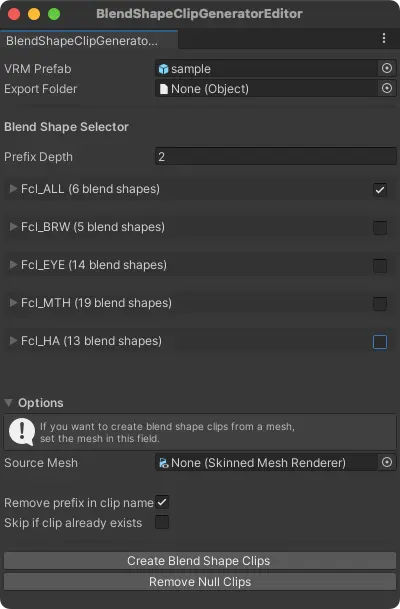

1. メニューバーからツールウィンドウを表示する

   VRM0 / VST / BlendShape / BlensShapeClip


2. 各フィールドにGame Objectをセットする
   • VRM Prefab: Blend Shape Clipを作成するAvatarのPrefab
   • Source Mesh: Blend Shape Source オプションを Mesh にしている場合に使用する（詳細後述）
   • Save Folder: Blend Shape Clipの出力フォルダ
   • YAML (optional): 定義ファイルからBlend Shape Clipを作成する場合に使用（詳細後述）
3. Create Blend Shape Clips ボタンを押すとAvatarに存在するBlend Shapeと同じ名前でBlend Shape Clipが生成され、対応するBlend Shapeを100にする

オプション

• Source Mesh
  • Prefab: Prefabに存在するすべてのMeshを参照し、存在するBlend ShapeをClip作成対象とする
  • Mesh: 指定したMeshのみに存在するBlend ShapeをClip作成対象とする
• Exist Blend Shape Clip
  • Skip: 同じ名前のBlend Shape Clipが作成済みの場合、読み飛ばして処理を進める
  • Set Weight to 1: 同じ名前のBlend Shape Clipが作成済みかつBlend Shape未設定かWeightが0の場合、Weightを100にセットする
    • 0以外の値が設定されている場合、意図して編集したものとみなし変更を加えない
• YAML (optional)
  • BlendShapeとBlendShapeClipの定義をYAML形式でUnityに読み込み、このフィールド指定することで内容に応じたBlendShapeClipを作成する
  • 例: blendshape1 , blendshape2 を1にセットした clip1 というBlendShapeClipと blendshape3 を1にセットした clip2 というBlendShapeClipを作成

    clip1:
      - blendshape1
      - blendshape2

    clip2: blendshape3


BlendShapeClipを適用した結果の画像出力

デモ: https://x.com/arch4e_lab/status/1830592360406765996

1. メニューバーからツールウィンドウを表示する

   VRM0 / VST / BlendShape / Screenshot


2. 各フィールドにGame Objectをセットする
   • VRM Prefab: 画像出力するAvatarのPrefab
   • Output Folder: 画像の出力フォルダ
   • Image Size: 出力画像の解像度
   • File Format: 出力画像の形式
   • Camera List: 画像のソースとなるカメラ（複数指定可）
3. 再生ボタンを押してPlay Modeにする
4. Capture BlendShape Results ボタンを押すと指定フォルダに画像が出力される

VST1 v1.0.0

動作検証: Unity 2021.3.40f1 / VRM v0.128.0_264a

Expressionの作成

デモ: https://x.com/arch4e_lab/status/1885998989696463312

1. Assetフォルダ内に読み込んだVRMの VRM タブで Extract Meta And Expressions ... を実行する
2. メニューバーからツールウィンドウを表示する

   VRM1 / VST1 / Expression / Create Expression


3. 各フィールドにGame Objectをセットする(オプションはVSTのCreateBlendShapeClipのものと同じ内容)
   • VRM Prefab: Assetフォルダ内に存在するPrefabファイル
     ※HierarchyのPrefabではない
   • Export Filder: assetファイルの出力フォルダ
4. ボタンを押すとAvatarに存在するBlend Shapeと同じ名前でExpressionが生成され、対応するBlend Shapeを100にする
